Планка прижимная и упорная

150.00 грн.

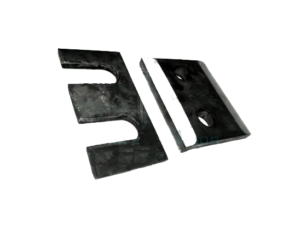

Планка прижимная П1 и планка упорная У1 по ГОСТ 24741-81.
Комплект.

Прижимные планки (П1 и П2) и упорные планки (У1, У2, У3) предназначаются для крепления крановых рельсов к подкрановым балкам под мостовые краны и изготавливаются в соответствии с требованиям ГОСТ 4121-96 и ГОСТ 4121-76.

 Планки рассчитаны на любой режим работы кранов (легкий, средний и тяжелый), подходят для использования в зонах, сейсмичность которых достигает 9 балов. Эти крепления выдерживают расчетную температуру воздуха до минус 65°С.

Прижимные и упорные планки изготавливают из стали марки Вст3пс 6-1 по ТУ 14-1-3023-80 и комплектуют болтами, гайками и шайбами в соответствии с требованиями ГОСТ 7798-70.

При изготовлении прижимной планки допускается применение метода гибки (вместо стружки) при условии сохранения соответствующего уклона.

8

Категория:

Описание

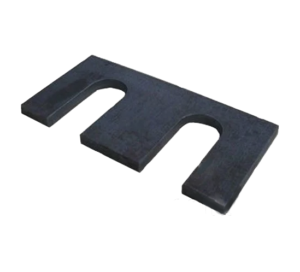

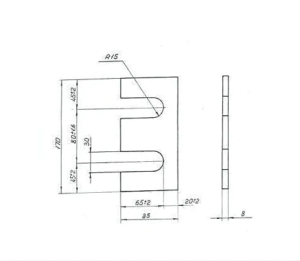

Планка упорная У1 – крепёжный элемент, предназначенный для скрепления крановых рельсов типа КР-70, КР-80 (по ГОСТ 4121-76) к стальным подкрановым балкам.

Упорная планка У1 изготовляется по ГОСТ 24741-81 из углеродистой стали группы В различных марок (по ГОСТ 380 -71), рассчитанные для эксплуатации в районах с предельно низкими температурами наружного воздуха (до – 40 ° С и ниже). Масса изделия составляет 0,9 кг.

Укладывается под прижимную планку типа П (для КР-70 – У1/П1, для КР-80 –  У1/П2) и скрепляется болтами, гайками и шайбой. Все детали узлов крепления поставляются комплектно, всё зависит от типа кранового рельса и расчётной температуры

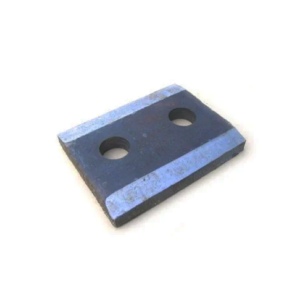

Планка прижимная П-1 ГОСТ 24741-81
Элемент крепления крановых рельсов КР-70, КР-100, КР-120

Предназначена для удержания рельс путём прижатия его к стальной балке. Крепится на упорную планку определённого типа (У-1, У-2, У-3) с помощью болтов, гаек и шайб. Поставляются комплектно.

Для узла крепления КР-70 (КР-100, КР-120) при креплении крановых рельсов к стальным подкрановым балкам используется:

  • Крановый рельс КР-70 (КР-100; КР-120);
  • Для узла крепления КР-70 используют планку упорную/прижимную У-1/П-1 (1 шт);
  • Для узла крепления КР-100 используют планку упорную/прижимную У-2/П-1 (1 шт);
  • Для узла крепления КP-120 используют планку упорную/прижимную У-3/П-1 (1 шт);
  • Болт М24 ГОСТ 7805-70 или ГОСТ 15589-70 (2 шт). Длина болта определяется в зависимости от толщины подкрановой балки;
  • Гайка М24 ГОСТ 5915-70 или ГОСТ 15526-70 (4 шт);
  • Шайба 24 ГОСТ 11371-78 ( 2шт).
